지르코늄 알루미나-ZA25

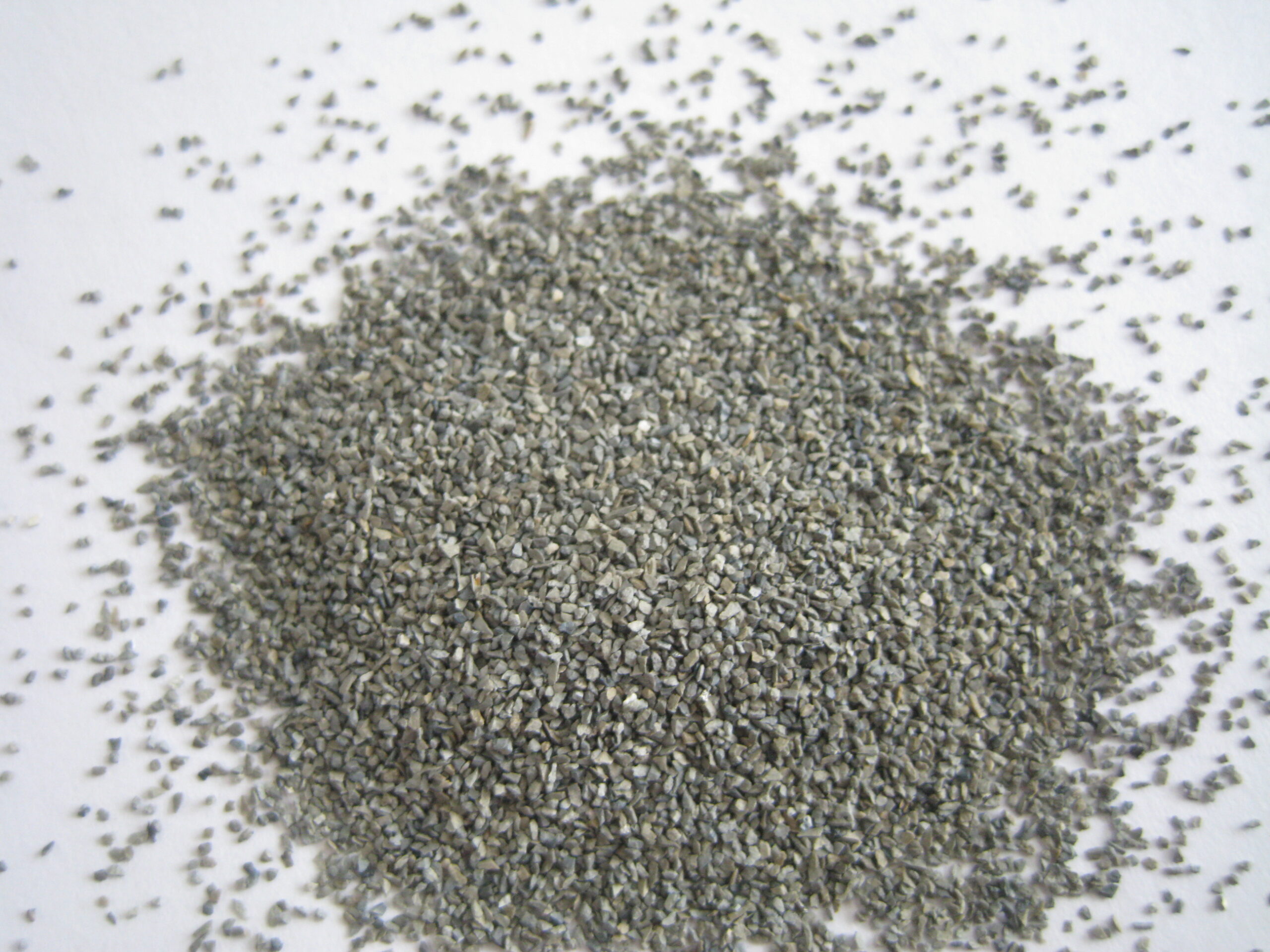

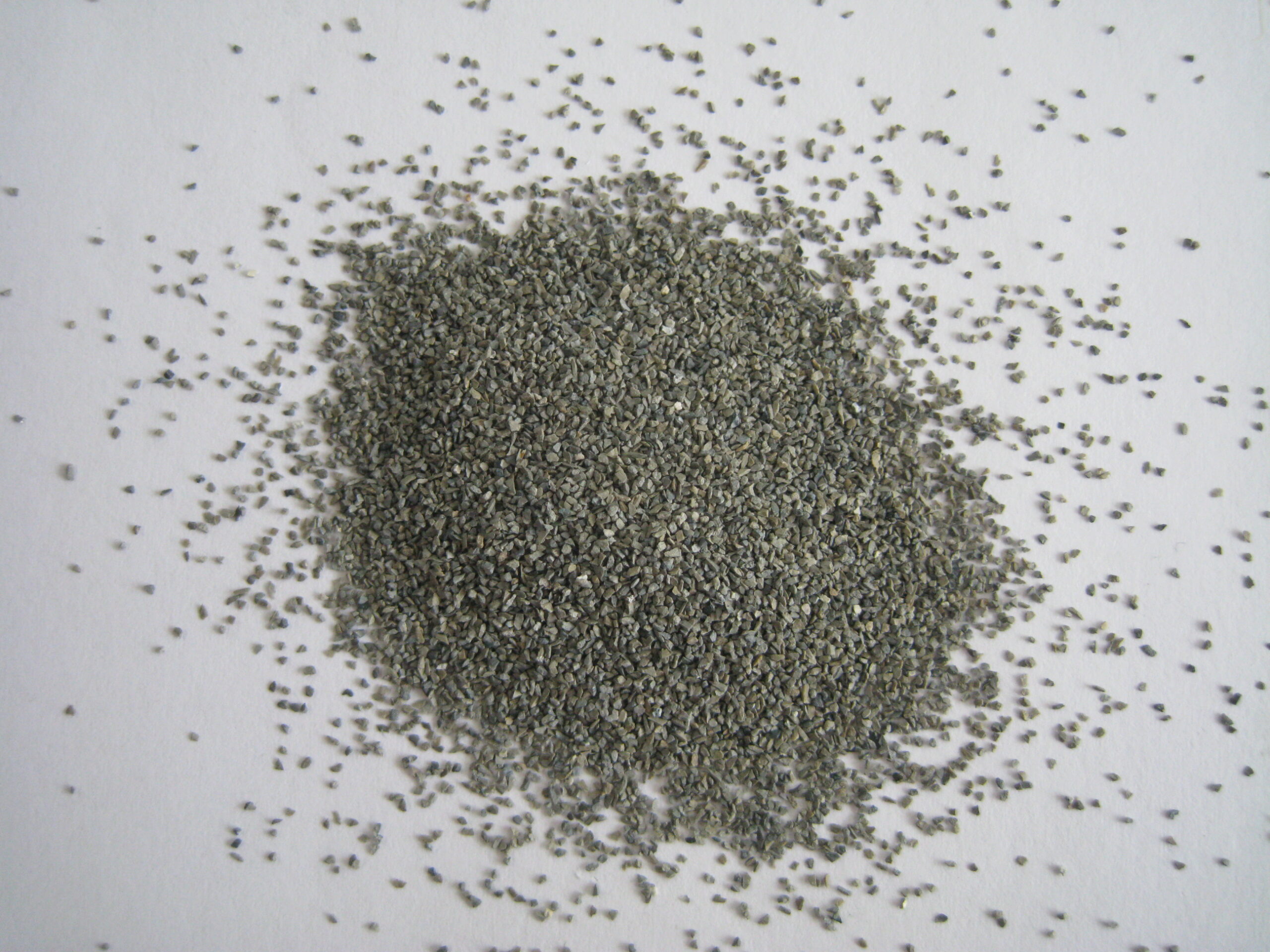

지르코늄 알루미나(ZA25)는 알루미늄과 산화지르코늄을 전기 아크로에서 2250℃ 이상으로 녹인 후 냉각시켜 제조하며, 이렇게 얻은 거대한 지르코니아 용융 알루미나 덩어리를 다양한 크기로 분쇄합니다.
일반적인 화학 분석 결과 [%]
| 품목 | 알루미늄2오세 | ZrO2 | 이산화티타늄(TiO2) | Fe2O3 | 이산화규소(SiO2) |
| ZA25 | 68-72 | 24-30 | ≤1.5 | ≤0.5 | ≤1.0 |
| ZA40 | 55-57 | 35-44 | ≤1.5 | ≤0.5 | ≤1.0 |
물리적 특성
| 결정 형태 | 단사정계, 정방정계 |
| 산 및 염기와의 반응 | 아니요 |
| 탄소와의 반응 | 1650년부터 탄화물 형성 |
| 색상 | 회색 |
| 실제 밀도 | 4.20g/cm3 |
| 부피 밀도 | 2.18g/cm3 |
| 모스 경도 | 9.0 |
| 크누프 경도 | 1450-2000kg/cm2 |
| 녹는점 | 1900년 |
| 최대 서비스 온도 | 1700도 |
| 비열용량(cal/g°C) | 0.2205(50-500C) |
| 열전도 | 0.2718 cal/cm2.sec.C |
| 선형 팽창률(X10-6) | 6.82(100-700C) |
입자 크기 분포
| F4 | +8000um | 0 | +5600um | 20% 이하 | +4750um | 40% 이상 | +4750+4000um | 70% 이상 | -3350um | ≤3% |
| F5 | +6700um | 0 | +4750um | 20% 이하 | +4000um | 40% 이상 | +4000+3350um | 70% 이상 | -2800um | ≤3% |
| F6 | +5600um | 0 | +4000um | 20% 이하 | +3350um | 40% 이상 | +3350+2800um | 70% 이상 | -2360um | ≤3% |
| F7 | +4750um | 0 | +3350um | 20% 이하 | +2800um | 40% 이상 | +2800+2360um | 70% 이상 | -2000um | ≤3% |
| F8 | +4000um | 0 | +2800um | 20% 이하 | +2360um | 45% 이상 | +2360+2000um | 70% 이상 | -1700um | ≤3% |
| F10 | +3350um | 0 | +2360um | 20% 이하 | +2000um | 45% 이상 | +2000+1700um | 70% 이상 | -1400µm | ≤3% |
| F12 | +2800um | 0 | +2000um | 20% 이하 | +1700um | 45% 이상 | +1700+1400um | 70% 이상 | -1180um | ≤3% |
| F14 | +2360um | 0 | +1700um | 20% 이하 | +1400 µm | 45% 이상 | +1400+1180um | 70% 이상 | -1000um | ≤3% |
| F16 | +2000um | 0 | +1400 µm | 20% 이하 | +1180um | 45% 이상 | +1180+1000um | 70% 이상 | -850um | ≤3% |
| F20 | +1700um | 0 | +1180um | 20% 이하 | +1000um | 45% 이상 | +1000+850um | 70% 이상 | -710um | ≤3% |
| F22 | +1400 µm | 0 | +1000um | 20% 이하 | +850um | 45% 이상 | +850+710um | 70% 이상 | -600μm | ≤3% |
| F24 | +1180um | 0 | +850um | 25% 이하 | +710um | 45% 이상 | +710+600um | 65% 이상 | -500um | ≤3% |
| F30 | +1000um | 0 | +710um | 25% 이하 | +600um | 45% 이상 | +600+500um | 65% 이상 | -425um | ≤3% |
| F36 | +850um | 0 | +600um | 25% 이하 | +500um | 45% 이상 | +500+425um | 65% 이상 | -355um | ≤3% |
| F46 | +600um | 0 | +425um | 30% 이하 | +355um | 40% 이상 | 355+300um | 65% 이상 | -250μm | ≤3% |
| F54 | +500um | 0 | +355um | 30% 이하 | +300um | 40% 이상 | +300+250um | 65% 이상 | -212um | ≤3% |
| F60 | +425um | 0 | +300um | 30% 이하 | +250um | 40% 이상 | 250+212um | 65% 이상 | -180um | ≤3% |
| F70 | +355um | 0 | +250um | 25% 이하 | +212um | 40% 이상 | +212+180um | 65% 이상 | -150um | ≤3% |
| F80 | +300um | 0 | +212um | 25% 이하 | +180um | 40% 이상 | +180+150um | 65% 이상 | -125um | ≤3% |
| F90 | +250um | 0 | +180um | 20% 이하 | +150um | 40% 이상 | +150+125um | 65% 이상 | -106um | ≤3% |
| F100 | +212um | 0 | +150um | 20% 이하 | +125um | 40% 이상 | +125+106um | 65% 이상 | -75um | ≤3% |
| F120 | +180um | 0 | +125um | 20% 이하 | 40% 이상 | 40% 이상 | +106+90um | 65% 이상 | -63um | ≤3% |
| F150 | +150um | 0 | +106um | 15% 이하 | +75um | 40% 이상 | +75+63um | 65% 이상 | -45um | ≤3% |
| F180 | +125um | 0 | +90um | 15% 이하 | +75um | * | +75+63um | 40% 이상 | -53um | * |
| F220 | +106um | 0 | +75um | 15% 이하 | +63um | * | +63+53um | 40% 이상 | -45um | * |
주요 응용 분야:
1. 지르콘 용융 알루미나 벽돌 및 건축 자재 제조
2. 결합 연마재 제품 제조 및 금속 제품 및 기타 재료의 연삭, 샌드블라스팅, 표면 처리 공정에 사용됩니다.
3. 용융 침식 저항성이 우수한 지르코니아 용융 알루미나는 강철, 주철, 내열강 및 기타 합금 재료에 대한 우수한 연삭 효과를 제공합니다.
4. 지르코니아 용융 알루미나는 고강도 지르코니아 용융 알루미나 연삭 휠, 스내깅 디스크, 절단 디스크, 섬유 디스크, 연삭 레일, 고속 연마 벨트 등에 사용할 수 있습니다.
5. 코팅 연마재 제품 제조에 사용됩니다.
6. 연마 페이스트, 광택 왁스, 사포, 연마포 등을 만드는 데 사용됩니다.
7.ZA는 주로 고속 및 고압이 요구되는 강철 컨디셔닝 휠, 스내깅 휠, 대구경 절단 및 기타 연삭 작업에 사용됩니다. 또한 환경 부식에 대한 높은 저항성과 낮은 열팽창 계수가 요구되는 내화물에도 권장됩니다. 적용 분야에는 슬라이드 게이트, 유리 탱크 내화물 및 용융 슬래그에 대한 저항성이 요구되는 기타 응용 분야가 포함됩니다.
