부식 방지 코팅용 속이 빈 유리 구체
당사의 속이 빈 유리 구체는 고성능 부식 방지 코팅을 위해 개발된 첨단 기능성 충전제입니다. 마이크론 크기의 얇은 벽을 가진 이 구체는 탁월한 이점을 제공합니다. 코팅 밀도를 크게 낮춰 더 가벼운 제형을 가능하게 하며, 구형 모양은 유동성과 도포 균일성을 향상시킵니다.
무엇보다 중요한 것은, 단단한 유리 껍질이 구불구불한 경로를 만들어 물, 산소, 이온과 같은 부식성 물질의 확산 거리를 늘려 차단 보호력과 내구성을 획기적으로 향상시킨다는 점입니다. 에폭시, 폴리우레탄 및 기타 수지 시스템과 호환되는 이 제품은 접착력이나 기계적 강도를 저하시키지 않으면서 고형분 함량을 최적화합니다. 해양, 산업 및 인프라 분야에 이상적인 당사의 중공 유리 구체는 탁월하고 오래 지속되는 부식 방지를 위한 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다.
속성:

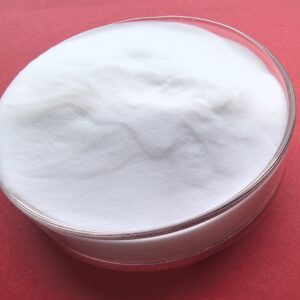

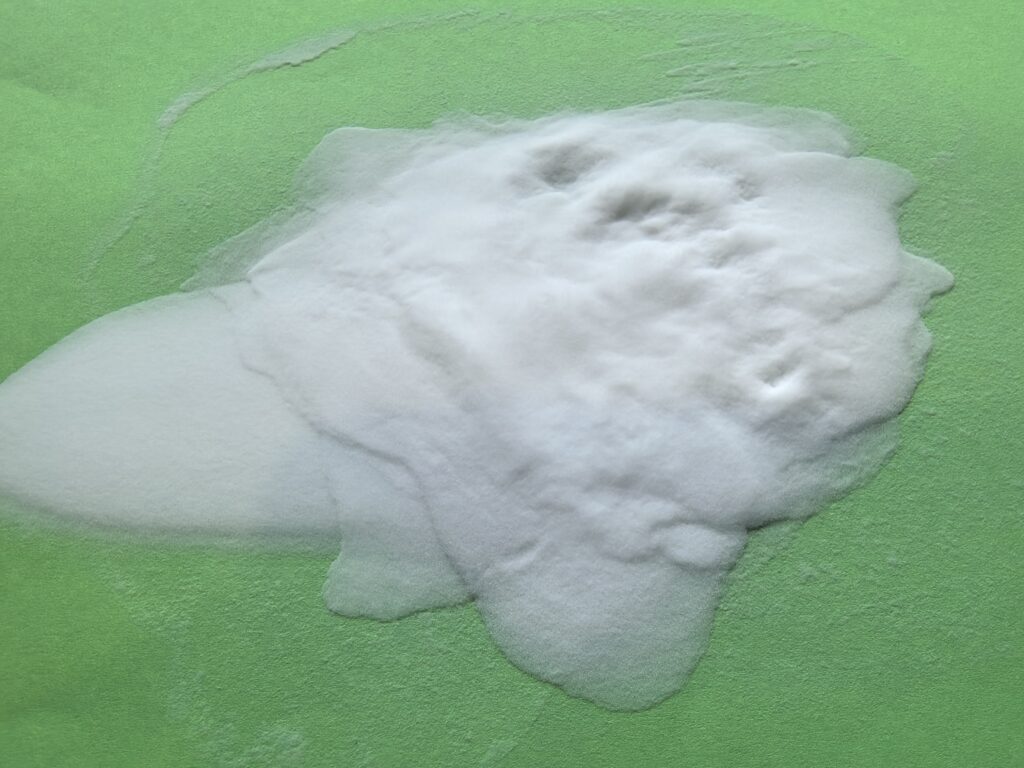

순백색의 속이 빈 유리 미세구는 외관 및 색상에 대한 요구 사항이 높은 제품에 널리 사용될 수 있습니다.
밀도가 낮아 충전 후 제품의 기본 중량을 현저히 줄여줍니다. (밀도는 기존 충전 입자 밀도의 10분의 1 수준입니다.) 상대적으로 부피가 커서 더 많은 수지를 대체하고 절약하여 비용을 절감할 수 있습니다.
분산성이 높고 유동성이 우수하며, 치수 안정성이 뛰어나 첨가제로 사용 시 뒤틀림 및 수축이 적습니다.
단열 및 방음 효과가 있어 주로 단열 페인트 및 코팅제, 자동차 실런트로 사용됩니다.
또한 내식성, 내화성, 비전도성도 갖추고 있습니다.
화학적 조성(%):
| 이산화규소(SiO2) | 58-71 |
| Na2CO3 | 12-25 |
| 비2O3 | 3-12 |
| 알루미늄2오세 | 0-10 |
| 높은 | 0.2-1.0 |
| Fe2O3 | 0-0.5 |
| MgO | 0-0.05 |
물리적 지표:
| 실제 밀도 | 0.18-0.60g/cm3 |
| 부피 밀도 | 0.10-0.34g/cm3 |
| 파쇄 강도 | 4-125Mpa/500-18000Psi |
| 활착 | 최소 90% |
| 주식 상장 | 최소 92% |
| 수분 | 최대 0.5% |
| 입자 크기 | D50:20-70um |
| 최대 입자 크기: | 200μm |
| 녹는점 | 1600°C |
사양
| 투기. | 진밀도(g/cm³) | 부피 밀도(g/cm3) | 압축 강도(Mpa/Psi) | D50(하나) | D90(하나) | 포장(kg) |
| HL15 | 0.13-0.17 | 0.08-0.09 | 4/500 | 65 | 120 | 8 |
| HL20 | 0.20-0.22 | 0.10-0.12 | 4/500 | 65 | 110 | 10 |
| HL25 | 0.24-0.27 | 0.13-0.15 | 5/750 | 65 | 100 | 12.5 |
| HL30 | 0.29-0.32 | 0.15-0.18 | 10/1500 | 55 | 85 | 15 |
| HL32 | 0.31-0.33 | 0.17-0.19 | 2000년 14월 | 45 | 80 | 15 |
| HL35 | 0.33-0.37 | 0.18-0.21 | 21/3000 | 40 | 70 | 15 |
| HL38 | 0.37-0.39 | 0.19-0.22 | 38/5500 | 40 | 65 | 20 |
| HL40 | 0.39-0.42 | 0.19-0.23 | 28/4000 | 40 | 70 | 20 |
| HL42 | 0.41-0.44 | 0.21-0.24 | 55/8000 | 40 | 60 | 20 |
| HL46 | 0.44-0.48 | 0.23-0.26 | 41/6000 | 40 | 70 | 22.5 |
| HL50 | 0.48-0.52 | 0.25-0.27 | 55/8000 | 40 | 60 | 25 |
| HL55 | 0.53-0.55 | 0.27-0.29 | 68/10000 | 40 | 60 | 25 |
| HL60 | 0.58-0.62 | 0.29-0.34 | 83/12000 | 40 | 65 | 30 |
| HL60S | 0.58-0.63 | 0.30-0.34 | 125/18000 | 35 | 55 | 30 |
| HS38 | 0.37-0.39 | 0.19-0.22 | 38/5500 | 30 | 50 | 20 |
| HM10 | 1.4-1.6 | 0.45-0.50 | 193/28000 | 5 | 10 | 30 |
| HM15 | 1.2-1.3 | 0.40-0.45 | 124/18000 | 7 | 15 | 30 |
| HM20 | 1.05-1.15 | 0.39-0.44 | 124/18000 | 9 | 20 | 25 |
| HM30 | 0.9-1.0 | 0.35-0.4 | 83/12000 | 14 | 30 | 25 |
| HS20 | 0.18-0.22 | 0.10-0.12 | 7/1000 | 60 | 90 | 10 |
| HS22 | 0.20-0.24 | 0.11-0.13 | 8/1200 | 45 | 70 | 10 |
| HS28 | 0.27-0.30 | 0.15-0.17 | 28/4000 | 45 | 65 | 15 |
| HS38 | 0.36-0.40 | 0.19-0.22 | 38/5500 | 30 | 50 | 20 |
| HS42 | 0.40-0.44 | 0.21-0.24 | 55/8000 | 25 | 40 | 20 |
| HS46 | 0.44-0.50 | 0.22-0.25 | 110/16000 | 20 | 30 | 22.5 |
| HS60 | 0.58-0.62 | 0.29-0.33 | 193/28000 | 16 | 25 | 30 |
| HS65 | 0.63-0.67 | 0.30-0.33 | 207/30000 | 13 | 20 | 32 |
| HS70 | 0.75-0.80 | 0.33-0.35 | 207/30000 | 10 | 15 | 35 |
애플리케이션:
경량 시멘트, 저밀도 유정 시멘팅 슬러리 및 저밀도 시추 유체 첨가제.
저밀도 FRP(유리섬유 강화 플라스틱), SMC, BMC 복합재.
무게 감소용 나일론, PA, PA6, PA66.
저밀도 접착제 및 실란트.
단열 페인트 및 코팅제.
건설(뒤틀림/수축 감소).
단열 및 부력.
인조 대리석.
속이 빈 유리 미세구는 페인트 및 코팅제, 건축용 실란트, 고무, 플라스틱, FRP, 인조석, 퍼티 및 기타 제품에 충전제 및 경량화제로 사용될 수 있습니다. 또한, 이 유리 기포는 고강도 저밀도 시멘트 슬러리 및 석유·가스 추출 산업에서 저밀도 시추 유체를 생산하는 데에도 사용될 수 있습니다. 현재 점점 더 많은 산업 분야에서 제품의 특성을 개선하기 위한 첨가제로서 속이 빈 유리구를 시험하고 있습니다.
